Применение кабеля с одной парой (SPE) для построения IP-сетей
Переход к концепции Индустрии 4.0 и повсеместное внедрение IIoT (промышленного интернета вещей) выявили критическое слабое место традиционных сетей: неоднородность интерфейсов на нижнем уровне автоматизации. В то время как верхние уровни управления давно функционируют на базе Ethernet, полевое оборудование зачастую остается заложником устаревших протоколов типа RS-485 или аналоговых петель.

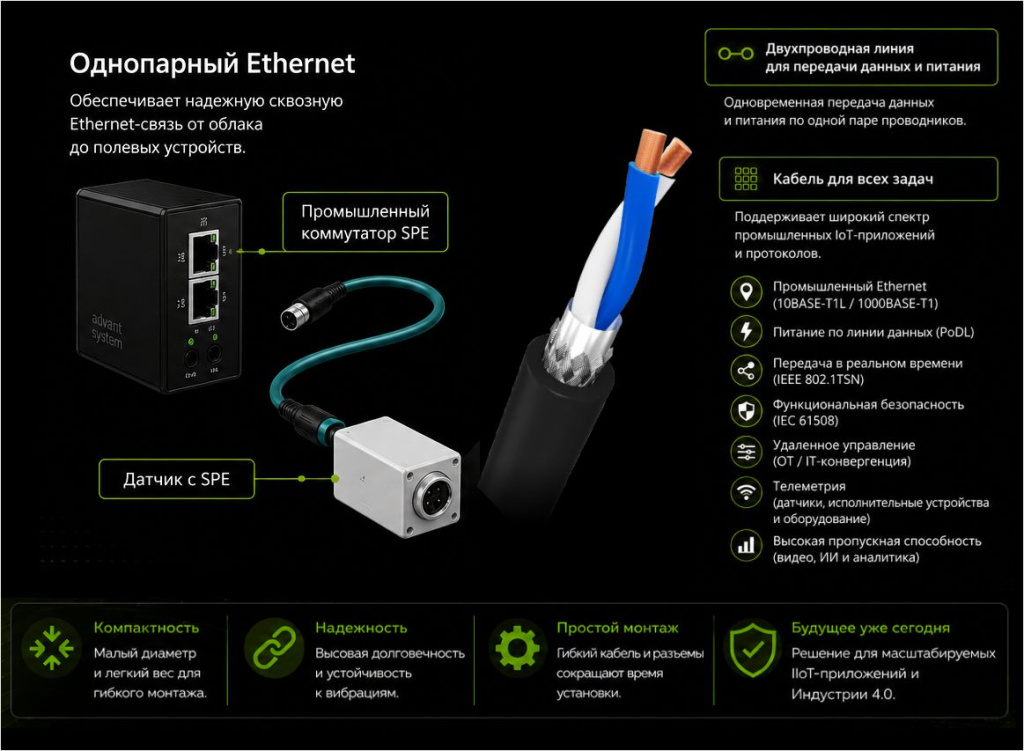

Ассортимент ADVANT SYSTEM пополнился кабелем Single Pair Ethernet (SPE). Его использование позволяет интегрировать полевое оборудование в единую IP-инфраструктуру, упрощая обмен данными между датчиками и облаком.
SPE кабель в проектах СКС
Внедрение SPE в проектах СКС позволяет решить ряд фундаментальных инженерных задач:
- Оптимизация кабельных трасс: Использование одной пары вместо четырех позволяет сократить вес кабельных линий на 25–48% и значительно уменьшить их диаметр. Это критично при модернизации объектов с переполненными лотками.
- Увеличение плеча передачи: В отличие от классического Ethernet с ограничением в 100 метров, протокол 10BASE-T1L гарантирует стабильную передачу данных на расстоянии до 1000 метров по одной паре.
- Снижение стоимости владения (TCO): Отказ от специализированных шлюзов для конвертации полевых шин (Fieldbus) в Ethernet упрощает архитектуру сети и снижает количество точек отказа.
Протоколы и физический уровень
Согласно спецификациям IEEE 802.3, технология разделяется на два ключевых направления:
• Высокоскоростной сегмент (100BASE-T1 / 1000BASE-T1): Предназначен для систем технического зрения и высокопроизводительных контроллеров. Обеспечивает скорость до 1 Гбит/с на дистанции до 40 метров.
• Полевой сегмент (10BASE-T1L): Оптимизирован для замены аналоговых систем и медленных шин. Поддерживает передачу 10 Мбит/с на 1 км.
Дистанционное питание: PoDL (Power over Data Line)
Реализация питания в SPE отличается от стандартного PoE. Согласно IEEE 802.3bu, используется технология PoDL:
Мощность: Классификация устройств позволяет передавать до 50 Вт мощности. Для энергоемких узлов (до 400 Вт) предусмотрены гибридные кабели с дополнительными жилами питания (AWG 18).
Гибридные решения: Для энергоемких узлов (до 400 Вт) предусмотрены гибридные кабели с дополнительными жилами питания (AWG 18) и разъемами M8.
Механическая надежность: Кабели SPE от ADVANT SYSTEM разработаны с учетом динамических нагрузок. Малый радиус изгиба делает их оптимальным выбором для подвижных соединений, например, робототехники.Технология SPE — это не замена классической четырехпарной СКС, а ее необходимое расширение на полевой уровень. Для системного интегратора использование компонентов ADVANT SYSTEM означает переход к более простой, надежной и эффективной топологии сети.
